  • 走航监测车

走航监测车

发布时间:2024-02-23 09:39:13 浏览量:349

  • 型号:FT-ZC
  • 价格:196000元
产品简介 / Introduction

走航监测车详细产品介绍及技术参数

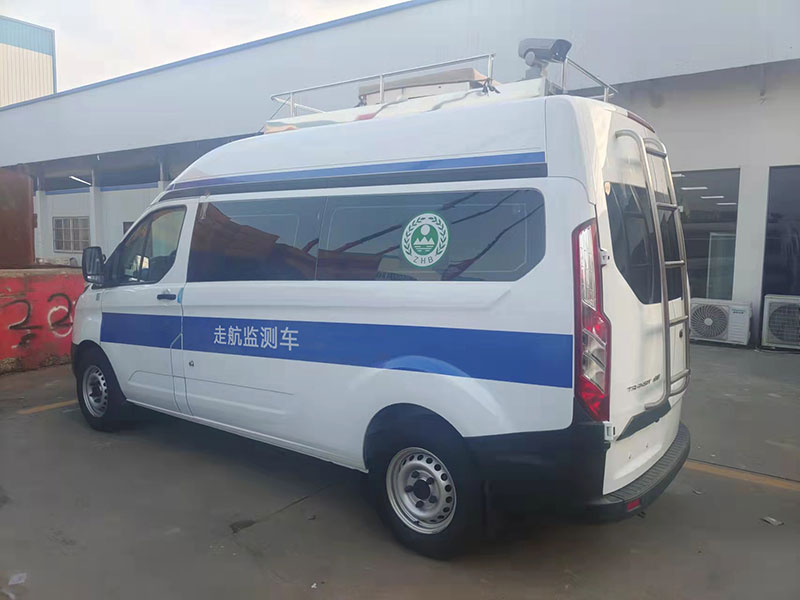

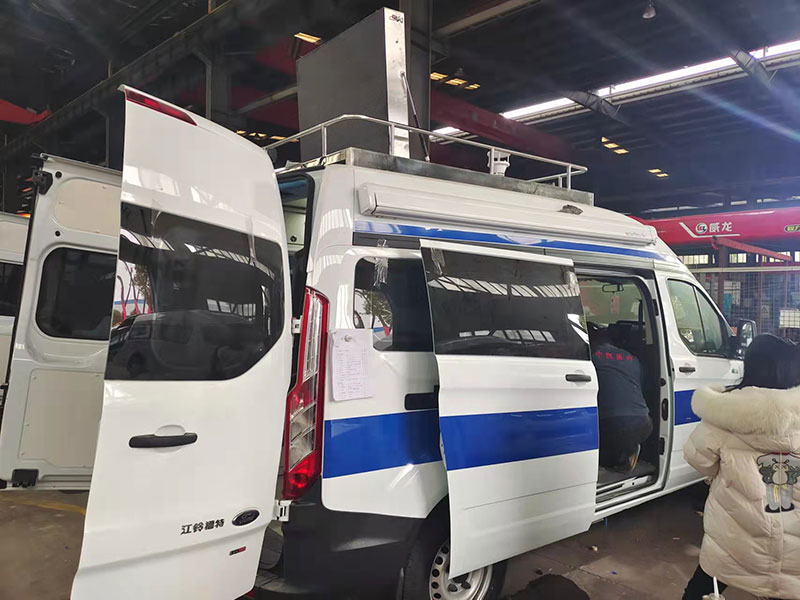

走航监测车又称走航式监测车,通过车上监测设备对环境空气取样、监测,在走航监测车行驶过程中,对指定区域、无法安装固定设备区域、有监测漏洞区域进行实时监测,及时掌握区域污染情况,对重点污染源专项治理。


【整车技术参数】
产品名称监测车产品型号JX6533TA
总质量(Kg)3495外形尺寸(mm)5341×2032×2510
整备质量(Kg)2520额定载客(人)3-6
接近角/离去角(°)20/25前悬/后悬(mm)1014/1027
轴荷(Kg)1560/1935最高车速(Km/h)156
备注车内配备检测柜、办公设备、蓄电池、UPS电源、逆变器、绕线盘等检测专用装置.专用功能为食品类,药品类,其它产品采样、检测并进行样品保存.选装顶部排气扇整车高度为2510mm.ABS系统控制器型号:EV5051,生产厂:博世汽车部件(苏州)有限公司,发动机最大净功率:88kW.
【整车其他参数】
底盘型号JX6533TA-M5底盘名称江铃全顺
轴数2轮胎数4
轴距 (mm)3300
轮胎规格215/75R16LT
钢板弹簧片数-/1,-/2前轮距(mm)1736
燃料种类
后轮距(mm)1720
排放依据标准国五排放标准
发动机型号发动机生产企业排量(ml)功率(Kw)
DURATORQ4D205L江铃汽车股份有限公司199889


1.1 走航监测车改装材料
改装原材料采用符合相关标准并通过“CCC”质量认证的材料,各种材料具有无污染、绿色环保材料、防火/防水材料;胶为无苯胶;各项性能符合相应材料标准。车外螺钉、螺母、垫片等紧固件优先选用不锈钢1Cr18Ni9Ti材料,铆钉可采用铝铆钉;车外金属材料,除材料有特殊要求可采用碳素钢电镀外,其余均采用不锈钢1Cr18Ni9Ti或铝合金材料并导电氧化;车顶平台采用铝合金花纹板。车内材料,以耐腐蚀钢、对应类别的铝合金、不锈钢等为主,并分别经镀锌钝化、导电氧化等工艺手段的表面处理。需焊接和喷涂防锈漆的金属件,先进行镀锌钝化或导电氧化等处理。车外喷涂与原车相同油漆。


1.2 走航监测车车辆密封设计
密封设计: 车体外蒙皮接缝均施以汽车专用密封胶。车体其余部份过线采用过线胶圈并施以汽车专用密封胶,在密封的同时达到保护线束的目的。所有与车顶连接螺栓均层层施以汽车专用密封胶。门窗均有与之相配的专用密封条,通过合理设计及制作,保证门窗的密封。车顶设备尽量采用与车顶工作平台相连而不与车顶直接相连,使设备的维护、检修对车体的密封影响也减至极低。所有车入库前均进行淋雨试验,确保密封。
走航监测车车辆参数:


序号货物名称品牌规格型号数量单位
1监测车
JX6533TB-M6
长:mm 5341
宽:mm 2032 高:mm 2510
总质量:kg 3495 轴距:mm 3300
动力类型 柴油机
功率(KW)89 排量(L) 1998
最高车速 156 Km/h
车门 侧滑门
空气调节 后内置空调及暖风系统
座椅 正副驾驶座椅
后双开门,后上车踏板
1
2倒车导航一体机定制定制1
3车内照明定制白色LED灯1
4车内换气系统进口双向换气扇

5配装温湿度仪定制定制

6后舱空调直排圆形出风口(风向可上下调节)

7后舱暖风定制6孔大功率暖风

8对讲机定制前后对讲

9配电箱定制定制、漏电保护器、断路器等组件;控制面板,和箱体可分离,方便检修1
10电源转换器明纬交流转直流1
11接地定制含接地拖鞭、接地桩等1
12车内电源插座定制根据需求灵活匹配,不少于4个1
13乘员座椅定制乘员座椅,一个双人椅,一个独立靠背椅1
14车体改制加强定制车后侧及后门原装车窗,太阳膜1

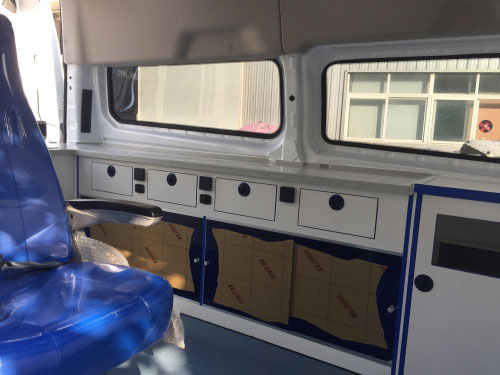

15操作台定制理化试验台,耐酸,抗碱,易清洗,不变形2
16车体内部加装隔热层定制隔热材料粘贴1
17隔断墙及玻璃观察窗定制定制1
18贴膜定制除前档和正副司机小三角窗外整车玻璃贴深灰色太阳膜1
19地板定制蓝色耐磨印花防腐蚀地板革1
20灭火器定制2kg1
21其它定制车辆改装辅材、杂件1
22定制制造人工费用1
23定制系统集成费1
24车内配置洗手池
有完善的上、下水供应,满足车内清洗工作的需要


走航监测车系统功能说明
监测车主要由供电系统、辅助系统等组成。该项目建设方案体现出整个系统的“机动、灵活、高效”的特点 。
供电系统由配电箱来完成配电控制,配电箱是全车配电系统的核心部分,在配电箱上配有交流电压显示,能清楚及时地观测各路供电状况。配电箱每个操作开关上都有明晰的中文标注,简单易懂便于操作。
配电系统的设计符合GB 50054-95 《低压配电设计规范》的要求。
车内布线整齐、合理、安全、可靠,并适当留有余量。
电源线交直流分开,强电与弱电分开,电源线及各种信号线分开,避免电磁干扰,满足电磁兼容的设计条件。
接线头和线缆部分应有标识,并与说明书相对应,标识清晰,便于检修。
车外走线本着隐蔽、美观、防雨、密封的基本原则。

1.1.1 走航监测车辅助系统

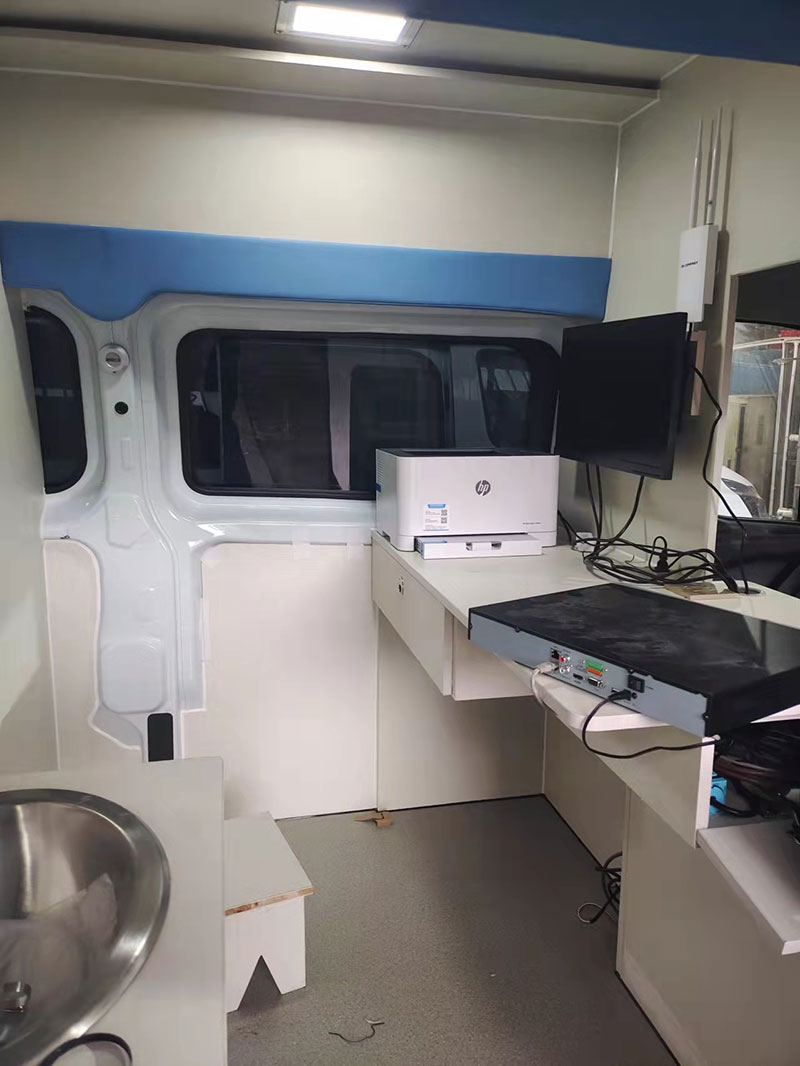

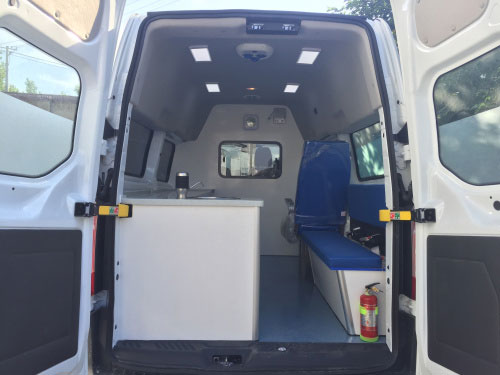

配置合理的工作环境,保证车内工作人员的基本需求。
车内采用LED照明,除了满足足够的亮度要求外,还使其车内光线柔和不刺眼,以满足车内工作的需要。
车内安装双向换气扇,可将检测区有异味气体排出车外。

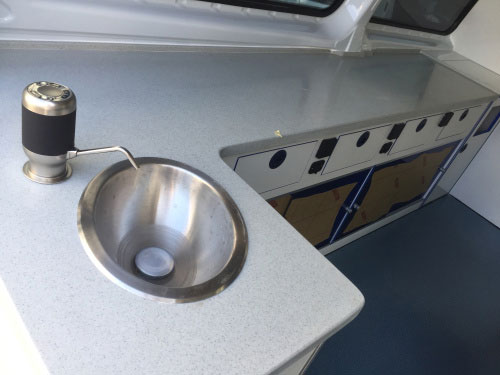

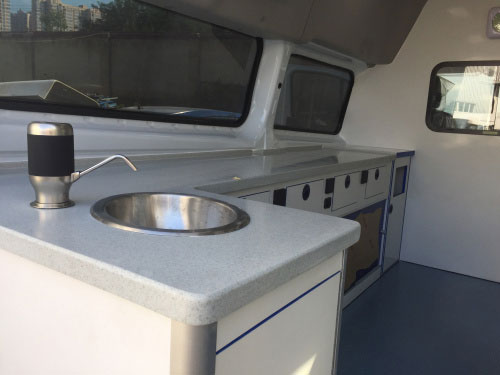

车内配置洗手池,有完善的上、下水供应,满足车内清洗工作的需要。
车内安装移动冷暖空调,具有制冷、制热等功能,满足车内温度调节需要。
车内配置超净工作台,用于避免检验操作中的交叉污染。

走航监测车供水、排水系统
实验室水路系统由不锈钢净水箱、污水箱、12伏直流车用水泵、不锈钢水槽、水龙头、电动排水阀等部件组成,为舱内提供实验用水保证。污水排放采用电动阀门放水,按下放水开关即可将污水排出车外到指定地点,防止污水污染环境。污水箱有水满报警功能,方便使用操作。
