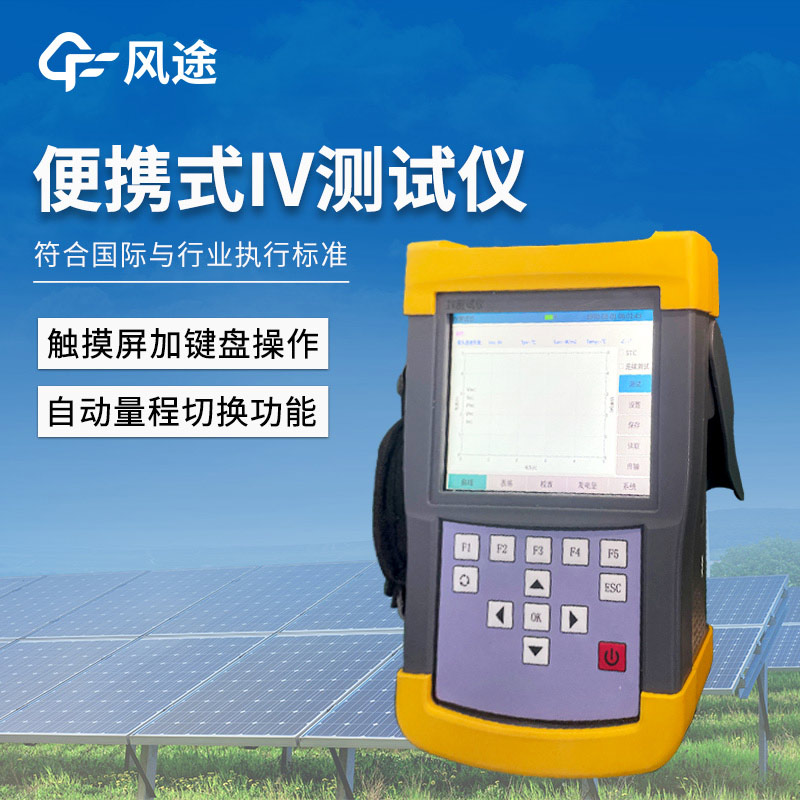

光伏组件IV曲线测试仪

在太阳能光伏行业中，IV 曲线测试是评估光伏组件及组件串电性能的重要技术手段。该测试通过模拟不同光照强度与温度环境，系统测量光伏组件 / 串在各工况下的电流与电压关系，进而获取一系列关键性能参数。其中包括开路电压（Voc）、短路电流（Isc）、最大功率点工作电压（Vmp）、最大功率点工作电流（Imp）、最大功率点（Pmax）以及填充因子（FF）。这些参数能直接反映光伏组件 / 串的发电能力，以及其在不同环境条件下的适应性和运行稳定性，是判定光伏组件质量水平的重要依据。

在光伏电站的实际运行过程中，环境因素的影响、设备自然老化以及人为操作不当等情况时有发生，这些因素均可能导致设备出现故障或性能下降。IV 曲线测试在电站运维中发挥着重要作用，技术人员通过分析 IV 曲线关键点位的变化，能够及时发现光伏组件 / 串运行中的异常情况。无论是局部阴影遮挡造成的电流下降，还是组件老化引起的电压衰减，都能通过 IV 曲线直观呈现，从而帮助运维团队快速定位故障原因与具体位置，大幅缩短故障处理时间，有效保障电站运行效率与稳定性，提升整体发电效益。

光伏 IV 测试基于光电效应和电路分析原理。测试时，首先要确保太阳能电池组件与IV曲线测试仪正确连接，并通过标准电池片及温度传感器采集组件接收的辐照强度及背板温度，为测试提供准确的环境参数。随后，将太阳能电池组件置于开路状态，测量其开路电压（Voc）。接着，测试仪从 0V 开始逐步增加组件的工作电压，同时实时测量对应的输出电流。最后，将采集到的电压和电流数据进行处理，绘制出完整的 IV 曲线，以此直观展现光伏组件的电气特性，为组件性能评估和故障诊断提供数据支持。
