便携式EL测试系统通过电致发光成像技术快速检测光伏板内部缺陷

便携式EL测试系统利用电致发光原理检测光伏太阳能电池板内部缺陷，搭载2476万级红外相机。可识别隐裂、断栅、黑心、虚焊等12种缺陷类型，配备储能电源与Wi-Fi无线控制模块，适用于电站现场及仓库到货检测。

便携式EL测试系统是基于电致发光原理开发的光伏组件无损检测设备。当向太阳能电池板施加正向偏置电压时，电池片内部的电子与空穴复合释放能量，产生近红外发光现象。如果电池片存在隐裂、断栅、虚焊等缺陷，缺陷区域的载流子复合效率降低，在红外成像中呈现为暗斑或条纹。该系统搭载2476万级红外相机，能够捕捉这些微弱的发光差异并将其转化为可视化图像，从而精准定位组件内部的直流质量问题。

该设备可识别的缺陷类型覆盖了光伏组件生产和安装过程中的主要质量问题。根据产品技术资料，系统能够检测隐裂、破片、碎片、断栅、黑心、虚焊、工艺污染、低效率片、黑边、烧结、过刻、穿孔等12种缺陷类型。其中隐裂和断栅是影响组件发电效率的常见问题，虚焊和黑心则可能导致组件在长期运行中产生热斑效应。通过及时发现这些缺陷，用户可以在组件安装前剔除不合格产品，避免因质量问题造成的发电量损失或安全隐患。

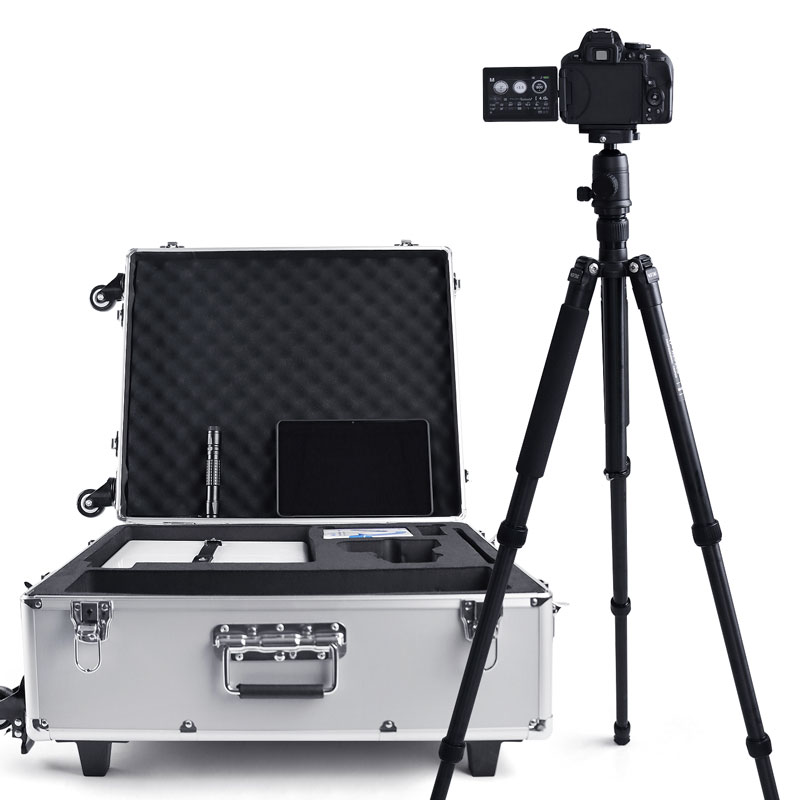

便携式EL测试系统在结构设计上充分考虑了现场使用的便利性。整机采用模块化设计，由红外相机、可调程控恒流电源、轻量化三脚架及Wi-Fi图传模块组成，整机重量控制在5公斤左右，可通过背包携带。设备内置储能电源支持户外连续工作，无需外接市电。在检测操作方面，用户通过平板电脑连接Wi-Fi无线控制模块即可远程触发相机拍照并实时查看检测图像，无需在相机本体上进行参数调整。

该设备适用于多种现场检测场景。在光伏电站组件到货验收环节，可在仓库内完成批量组件的质量抽检。在电站建设安装现场，可在组件安装前进行逐块检测，避免将存在内部缺陷的组件安装到支架上。对于已投入运行的光伏电站，该系统可用于故障组件的现场排查。检测可在白天或夜晚进行，白天需配合防红外暗室遮光罩使用，夜晚可直接在灯光或月光环境下完成检测，环境光对成像质量无明显影响。
